اصول نصب و اجرای اتاق تمیز؛ راهنمای جامع از طراحی تا راه اندازی
در صنایع حساس مانند داروسازی، تجهیزات پزشکی، صنایع غذایی، الکترونیک، بیوتکنولوژی و آزمایشگاههای تحقیقاتی، کوچکترین آلودگی میتواند کیفیت محصول را تحت تأثیر قرار دهد و خسارتهای مالی و حتی جانی به همراه داشته باشد. به همین دلیل، نصب و اجرای اتاق تمیز تنها به معنای ساخت یک فضای بسته نیست؛ بلکه مجموعهای از فرآیندهای مهندسی، معماری، تأسیسات مکانیکی، برق، کنترل و استانداردهای بینالمللی است که باید با دقت بسیار بالا اجرا شوند.
بسیاری تصور میکنند اجرای اتاق تمیز تنها شامل نصب ساندویچ پانل و سیستم تهویه است، در حالی که کیفیت نهایی یک کلین روم به صدها جزئیات فنی وابسته است؛ از طراحی اولیه گرفته تا انتخاب مصالح، آببندی، جانمایی تجهیزات، تستهای نهایی و اعتبارسنجی.
در این مقاله، تمام مراحل نصب و اجرای اتاق تمیز را به صورت کامل، تخصصی و در عین حال روان بررسی میکنیم.
اتاق تمیز چیست؟
اتاق تمیز محیطی کنترلشده است که میزان ذرات معلق، آلودگی میکروبی، دما، رطوبت، فشار هوا و جریان هوا در آن مطابق استانداردهای مشخص کنترل میشود. هدف اصلی از ایجاد این فضا، جلوگیری از ورود یا تولید آلودگی در فرآیند تولید یا آزمایش است.

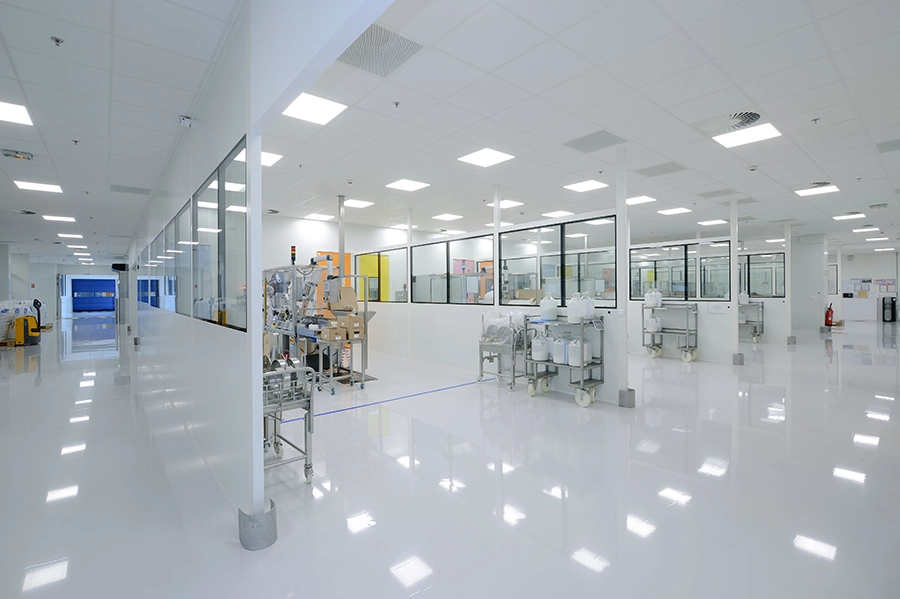

چرا اجرای صحیح اتاق تمیز اهمیت دارد؟
اگر حتی یکی از مراحل نصب به درستی انجام نشود، ممکن است مشکلات زیر ایجاد شود:
- نشت هوا
- ورود ذرات معلق
- رشد آلودگی میکروبی
- افزایش مصرف انرژی
- کاهش عمر فیلترهای HEPA
- عدم دریافت تأییدیههای استاندارد
- مردود شدن تستهای اعتبارسنجی
به همین دلیل، اجرای صحیح اهمیت بسیار بیشتری نسبت به ظاهر پروژه دارد.
بررسی نیازهای پروژه
قبل از شروع عملیات اجرایی باید مشخص شود:
- نوع صنعت
- نوع محصول
- کلاس مورد نیاز اتاق تمیز
- تعداد پرسنل
- میزان تجهیزات
- شرایط فرآیند تولید
- ظرفیت توسعه آینده
برای مثال، اتاق تمیز یک کارخانه داروسازی با یک کارخانه تولید قطعات الکترونیکی کاملاً متفاوت طراحی میشود.
بیشتر بخوانید | طراحی اتاق تمیز
طراحی مهندسی اتاق تمیز
قبل از اجرا، نقشههای زیر باید آماده شوند:
- نقشه معماری
- نقشه HVAC
- نقشه برق
- نقشه روشنایی
- نقشه لولهکشی
- نقشه تجهیزات
- نقشه فشار اتاقها
- مسیر حرکت مواد
- مسیر حرکت پرسنل
در این مرحله تمام جزئیات پروژه مشخص میشود.
آمادهسازی محل نصب
قبل از نصب باید محل پروژه آماده شود.
این مرحله شامل:
- تراز کردن کف
- بررسی استحکام سازه
- اجرای زیرسازی
- حذف گردوغبار
- آمادهسازی مسیر تأسیسات
- بررسی برق اصلی
هرگونه ناهمواری میتواند باعث نصب نادرست پانلها شود.
نصب سازه اصلی
در بسیاری از پروژهها ابتدا اسکلت فلزی نصب میشود.
این سازه وظیفه نگهداری دیوارها، سقف و تجهیزات را برعهده دارد.
ویژگیهای سازه مناسب:
- مقاومت بالا
- ضدزنگ
- تحمل وزن تجهیزات
- قابلیت توسعه

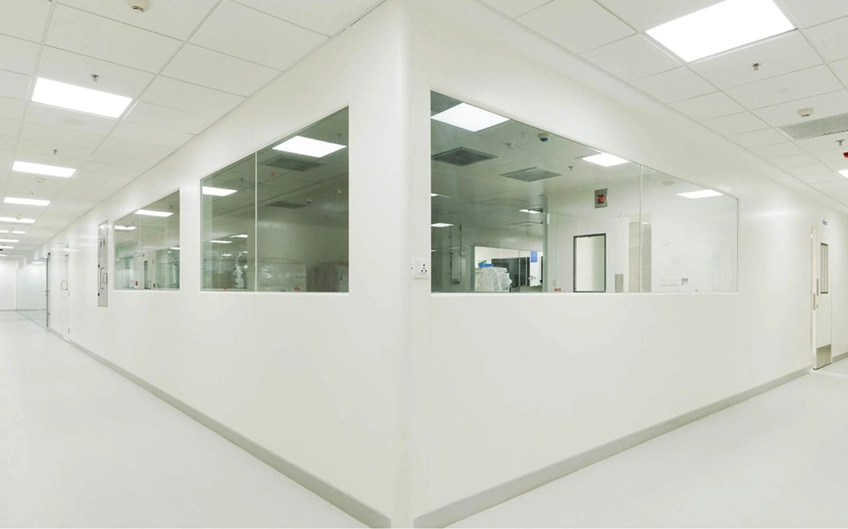

نصب دیوارهای اتاق تمیز
معمولاً از ساندویچ پانلهای مخصوص کلین روم استفاده میشود.
ویژگیهای این پانلها:
- سطح صاف
- بدون درز
- قابل شستشو
- مقاوم در برابر مواد شیمیایی
- ضد خوردگی
- عدم تولید ذرات
در زمان نصب باید تمام درزها کاملاً آببندی شوند.
اجرای سقف اتاق تمیز
سقف محل نصب بسیاری از تجهیزات است.
از جمله:
- فیلتر هپا
- چراغهای کلین روم
- دریچههای هوا
- سنسورها
- تجهیزات مانیتورینگ اتاق تمیز
سقف باید توان تحمل وزن تجهیزات را داشته باشد.
اجرای کف اتاق تمیز
کف یکی از مهمترین بخشهای اتاق تمیز است.
ویژگیهای کف مناسب:
- آنتی استاتیک
- بدون درز
- مقاوم در برابر سایش
- مقاوم در برابر مواد شیمیایی
- قابل شستشو
- ضدباکتری
رایجترین کفپوشها عبارتاند از:
- اپوکسی
- PVC
- وینیل
- پلییورتان
نصب دربهای اتاق تمیز
دربها باید کاملاً آببندی شوند.
ویژگیها:
- سطح صاف
- شیشه دوبل
- لولاهای مخصوص
- دستگیره استیل
- مقاومت در برابر مواد ضدعفونیکننده
در بسیاری از پروژهها از سیستم Interlock استفاده میشود تا دو درب همزمان باز نشوند.
نصب پنجرههای کلین روم
پنجرهها معمولاً:
- همسطح دیوار
- بدون لبه
- دوجداره
- کاملاً آببندی شده
هستند تا از تجمع آلودگی جلوگیری شود.
اجرای سیستم تهویه (HVAC)
مهمترین بخش هر اتاق تمیز، سیستم HVAC است.
وظایف آن عبارتاند از:
- کنترل دما
- کنترل رطوبت
- کنترل فشار
- فیلتراسیون هوا
- گردش هوا
- حذف ذرات معلق
طراحی اشتباه HVAC میتواند کل پروژه را با شکست مواجه کند.
نصب فیلترهای HEPA و ULPA
این فیلترها وظیفه حذف ذرات بسیار ریز را بر عهده دارند.
نکات مهم:
- نصب بدون نشتی
- تست نهایی
- جهت صحیح جریان هوا
- آببندی کامل
کوچکترین نشتی باعث مردود شدن تست خواهد شد.
اجرای سیستم برق اتاق تمیز
سیستم برق شامل موارد زیر است:
- تابلو برق
- UPS
- روشنایی
- پریزها
- سیستم ارت
- کابلکشی
تمام تجهیزات باید مطابق استانداردهای ایمنی اجرا شوند.
نصب سیستم روشنایی
چراغهای مخصوص اتاق تمیز دارای ویژگیهای زیر هستند:
- بدون تولید گردوغبار
- قابل شستشو
- همسطح سقف
- مصرف انرژی پایین
- تولید حرارت کم
نصب تجهیزات جانبی اتاق تمیز
تجهیزات جانبی شامل:
- Air Shower
- Pass Box
- Dynamic Pass Box
- Laminar Flow
- Biosafety Cabinet
- سیستم مانیتورینگ
- سنسورهای فشار
- سنسورهای دما
- سنسورهای رطوبت

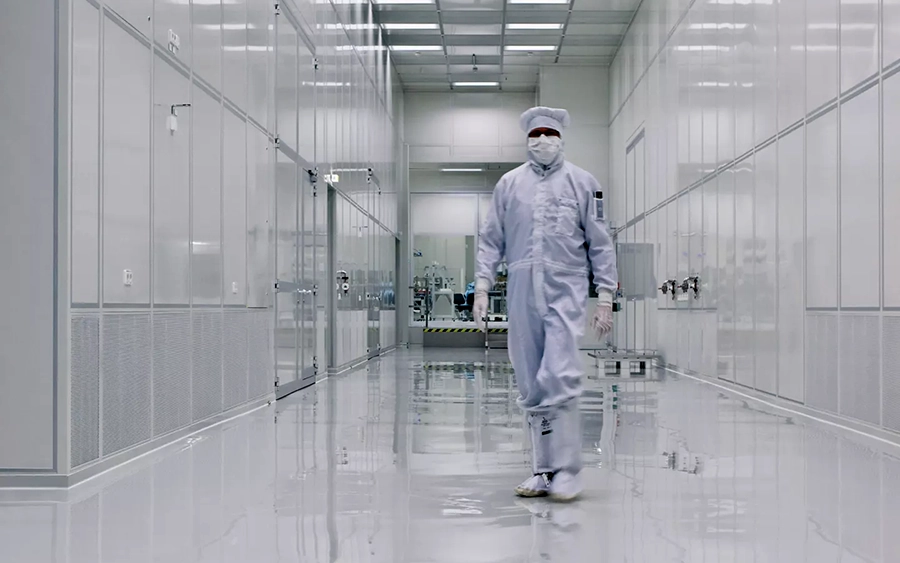

آببندی نهایی برای اجرای اتاق تمیز
یکی از حساسترین مراحل اجرای اتاق تمیز، آببندی است.
تمام نقاط زیر باید بررسی شوند:
- گوشهها
- محل عبور کابل
- محل عبور لوله
- درز پانلها
- اطراف چراغها
- اطراف دریچهها
از سیلیکونهای مخصوص کلین روم استفاده میشود.
تستهای اولیه
پس از پایان نصب، پروژه وارد مرحله تست میشود.
برخی از تستها:
- تست فشار
- تست نشتی هوا
- تست دما
- تست رطوبت
- تست سرعت هوا
- تست حجم هوای ورودی
- تست اختلاف فشار
بیشتر بخوانید | تست شمارش ذرات اتاق تمیز
اعتبارسنجی (Validation)
بدون اعتبارسنجی، اتاق تمیز قابل بهرهبرداری نیست.
این مرحله شامل:
- Particle Count Test
- HEPA Leak Test
- Recovery Test
- Airflow Visualization
- Air Change Rate
- Noise Test
- Illumination Test
نتایج این آزمونها باید با کلاس طراحیشده مطابقت داشته باشند.
جهت کسب اطلاعات بیشتر در مورد ولیدیشن اتاق تمیز کلیک کنید.
مهمترین اشتباهات در اجرای اتاق تمیز
برخی از خطاهای رایج عبارتاند از:
- طراحی نامناسب سیستم تهویه
- انتخاب کلاس اشتباه
- استفاده از مصالح غیراستاندارد
- آببندی ناقص
- نصب نادرست فیلترها
- جانمایی نامناسب تجهیزات
- عدم کنترل اختلاف فشار
- اجرای غیراصولی کف
- نبود برنامه نگهداری پس از راهاندازی
این موارد میتوانند باعث افزایش هزینههای تعمیرات، کاهش راندمان و عدم انطباق با استانداردها شوند.
نکات مهم برای افزایش عمر اتاق تمیز
برای حفظ عملکرد مطلوب کلین روم، رعایت این موارد ضروری است:
- تعویض بهموقع فیلترهای HEPA
- کالیبراسیون دورهای تجهیزات اندازهگیری
- پایش مستمر دما، رطوبت و فشار
- نظافت روزانه با مواد سازگار با اتاق تمیز
- آموزش کارکنان درباره رفتار صحیح در محیط کلین روم
- انجام تستهای دورهای اعتبارسنجی
- ثبت و مستندسازی عملیات تعمیر و نگهداری
اجرای یک برنامه نگهداری پیشگیرانه، علاوه بر کاهش هزینههای بلندمدت، احتمال توقف خط تولید را نیز به حداقل میرساند.
نصب و اجرای اتاق تمیز توسط اتاق تمیز اکیاس
شرکت اتاق تمیز اکیاس با تکیه بر دانش فنی، تجربه اجرایی و بهرهگیری از تجهیزات استاندارد، خدمات نصب و اجرای انواع اتاق تمیز را برای صنایع داروسازی، تجهیزات پزشکی، صنایع غذایی، الکترونیک، آزمایشگاهها و مراکز تحقیقاتی ارائه میدهد.
تمامی پروژهها از مرحله بررسی نیاز مشتری و طراحی مهندسی آغاز شده و با اجرای دقیق سازه، نصب ساندویچ پانلهای کلین روم، سیستمهای HVAC، فیلترهای HEPA، تجهیزات کنترلی و انجام تستهای اعتبارسنجی مطابق استانداردهای بینالمللی به پایان میرسند.
تیم متخصص اکیاس با رعایت اصول فنی و کنترل دقیق کیفیت در تمامی مراحل اجرا، تلاش میکند محیطی ایمن، پایدار و مطابق با الزامات استانداردهای روز دنیا ایجاد کند تا مشتریان بتوانند با اطمینان کامل فرآیندهای تولید و تحقیق خود را در محیطی کاملاً کنترلشده انجام دهند.
نتیجهگیری
اجرای یک اتاق تمیز استاندارد، پروژهای چندرشتهای است که نیازمند هماهنگی دقیق میان تیمهای طراحی، معماری، تأسیسات، برق، کنترل و تضمین کیفیت است. کیفیت نهایی یک کلین روم تنها به تجهیزات گرانقیمت وابسته نیست؛ بلکه به رعایت اصول طراحی، اجرای صحیح، انتخاب مصالح مناسب، نصب دقیق سیستمهای تهویه و انجام کامل تستهای اعتبارسنجی بستگی دارد.
اگر تمامی این مراحل بر اساس استانداردهای بینالمللی و با استفاده از تجهیزات مناسب انجام شوند، اتاق تمیز میتواند سالها با بالاترین راندمان فعالیت کرده و محیطی ایمن، پایدار و قابل اعتماد برای تولید محصولات حساس فراهم کند. به همین دلیل، سرمایهگذاری روی اجرای اصولی و نگهداری صحیح، نهتنها کیفیت محصول را تضمین میکند، بلکه هزینههای تعمیرات، توقف تولید و ریسکهای ناشی از آلودگی را نیز به شکل قابل توجهی کاهش میدهد.
